Membrankasten Schmitt 50-85ccm für Simson M500, M700 Motor

Schmitt Membrankasten für Simson M500 & M700 – V-Force CR85 / Malossi VL

Der Schmitt Membrankasten wurde für den Umbau von Simson M500- und M700-Motoren auf Membraneinlass entwickelt. Er ist mit den Schmitt GST- und Sportfreund-Zylindern kompatibel und eignet sich für Motoraufbauten von 50 bis 110 ccm.

Durch die strömungsoptimierte Innengeometrie, die besonders glatte Oberfläche und die kompakte Bauweise wird der Ansaugweg auf einen möglichst günstigen Gasstrom und ein direktes Ansprechverhalten ausgelegt.

Eigenschaften

• Hochwertiger Schmitt Membrankasten
• Für Simson M500- und M700-Motoren
• Für Zylinderumbauten auf Membraneinlass
• Kompatibel mit Schmitt GST- und Sportfreund-Zylindern
• Geeignet für 50 bis 110 ccm
• Gefertigt aus Aluminium-Druckguss
• Strömungsoptimierte Innengeometrie
• Besonders glatte Oberfläche
• Kompakte Bauweise
• Reduzierter Totraum
• Auf schnelles Ansprechverhalten ausgelegt
• Lochbild 40 × 60 mm
• Inklusive Adapterplatte und Dichtungen

Für verschiedene Membranblöcke geeignet

Durch die mitgelieferte Adapterplatte kann der Membrankasten mit unterschiedlichen Membransystemen kombiniert werden.

Geeignet für:

• V-Force CR85 Membranblock
• Malossi VL Membranblock für AM6-Motoren

Der eigentliche Membranblock ist nicht im Lieferumfang enthalten.

Strömungsoptimierte Konstruktion

Die kompakte Konstruktion des Membrankastens reduziert den Totraum im Ansaugbereich. Zusammen mit der glatten Oberfläche und der strömungsoptimierten Geometrie ist der Kasten auf eine möglichst effiziente Gemischführung und ein direktes Ansprechverhalten ausgelegt.

Technische Daten

• Hersteller: Schmitt
• Material: Aluminium-Druckguss
• Motortyp: Simson M500 / M700
• Hubraumbereich: 50–110 ccm
• Lochbild: 40 × 60 mm
• Membranen: V-Force CR85 / Malossi VL für AM6
• Verwendung: Umbau auf Membraneinlass

Kompatibilität

• Schmitt GST Zylinder
• Schmitt Sportfreund Zylinder
• Simson M500 Motoren
• Simson M700 Motoren

Hinweis bei CNC-Motorgehäusen

Bei der Verwendung von CNC-gefertigten Motorgehäusen, beispielsweise entsprechenden Gehäusen von PZ-Tuning, können Anpassungsarbeiten an den Dichtflächen erforderlich sein. Die Passform sollte deshalb vor der endgültigen Montage kontrolliert werden.

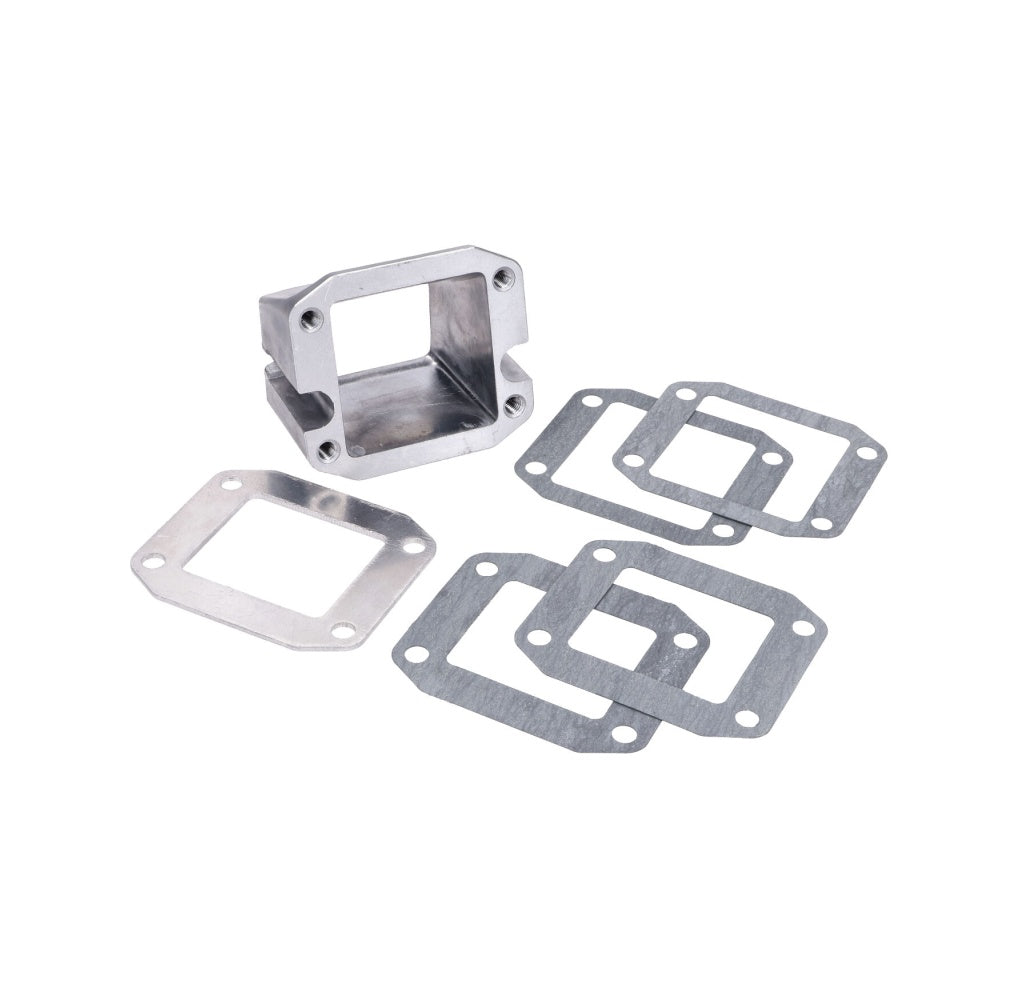

Lieferumfang

• 1× Schmitt Membrankasten
• 1× Adapterplatte
• Dichtungen
• Weitere Teile entsprechend Lieferumfang/Abbildung 1

Membranblock nicht im Lieferumfang enthalten.
